230713 SQL 강의

2. 자동차수리 전문점 시스템 구축

(1) 요구사항 분석

- 자동차수리 전문점 ‘다수리’는 사업확장을 위해 자동차수리 서비스와 직원을 관리할 수 있도록 데이터베이스를 구축하려고 한다.

- 다수리’에는 여러 명의 사원이 근무하고 있으며 사원번호(key), 이름, 주소, 연락처 및 급여를 관리한다.

- 새로운 고객이 자동차 수리를 요청하면 고객정보를 등록하며 이때 고객번호(key), 고객명, 주소, 연락처를 입력한다.

- 자동차에 대해서는 자동차번호(key), 제조사, 연식, 주행거리 정보를 관리한다.

- 한 명의 고객은 여러대의 자동차를 소유할 수 있다.

- 고객이 자동차 수리를 요청하면 한명의 전담직원이 할당되고 이때 서비스 번호가 부여된다.

- 수리 후 수리비와 수리시간 정보를 기록한다.

- 수리 요청은 한번에 한 자동차에 대해서만 가능하다.

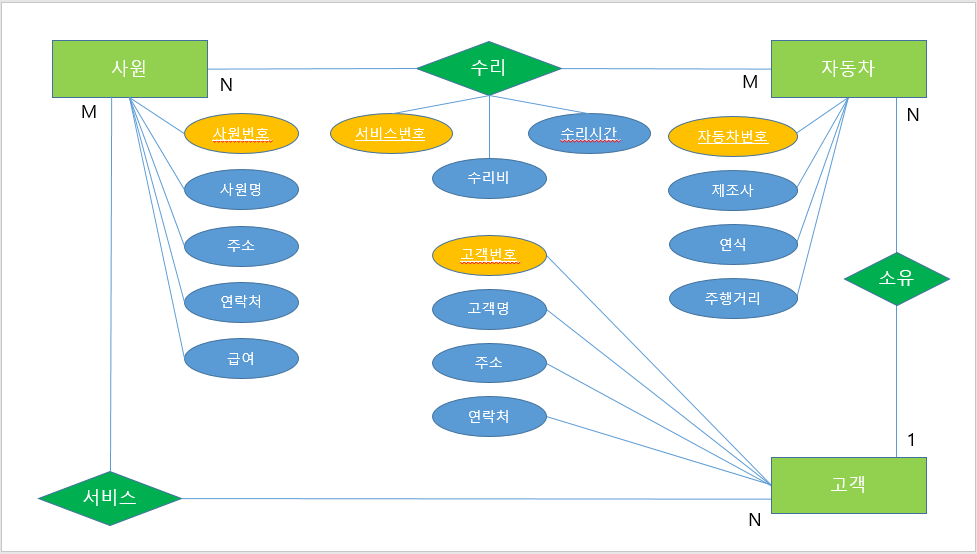

문1) ERwin을 사용하여 ER 다이어그램을 작성한다.

문2) ERwin을 이용하여 스키마를 생성하고 SQL Server에 적용한다.

테이블명세서
시스템명	다수리시스템				작성일	2023.07.14
테이블 ID	EMPLOYEE				작성자	이건정
테이블명	사원
NO	컬럼ID	컬럼명	Type	Length	NULL	Key
1	EMP_NO	사원번호	char	4	N.N	P.K
2	EMP_NAME	사원명	varchar2	20	N.N
3	EMP_ADDRESS	사원주소	varchar2	50	N.N
4	EMP_TELNO	사원연락처	varchar2	13	N.N
5	EMP_SALARY	사원급여	number	10	N.N

테이블명세서
시스템명	다수리시스템				작성일	2023.07.14
테이블 ID	CUSTOMER				작성자	이건정
테이블명	고객
NO	컬럼ID	컬럼명	Type	Length	NULL	Key
1	CST_NO	고객번호	char	6	N.N	P.K
2	CST_NAME	고객명	varchar2	20	N.N
3	CST_ADDRESS	고객주소	varchar2	50	N.N
4	CST_TELNO	고객연락처	varchar2	13	N.N

테이블명세서
시스템명	다수리시스템				작성일	2023.07.14
테이블 ID	CAR				작성자	이건정
테이블명	자동차
NO	컬럼ID	컬럼명	Type	Length	NULL	Key
1	CAR_NO	자동차번호	char	10	N.N	P.K
2	CAR_MAKER	제조사	varchar2	20	N.N
3	CAR_YEAR	연식	varchar2	6	N.N
4	CAR_DRIVING	주행거리	number	7	N.N
5	CST_NO	고객번호	char	6	N.N	F.K

테이블명세서
시스템명	다수리시스템				작성일	2023.07.14
테이블 ID	SERVICE				작성자	이건정
테이블명	서비스
NO	컬럼ID	컬럼명	Type	Length	NULL	Key
1	SVC_NO	서비스번호	char	10	N.N	P.K
2	SVC_TIME	수리시간	number	3	N.N
3	SVC_PRICE	수리비	number	9	N.N
4	EMP_NO	사원번호	char	4	N.N	F.K
5	CST_NO	고객번호	char	6	N.N	F.K
6	CAR_NO	자동차번호	char	10	N.N	F.K

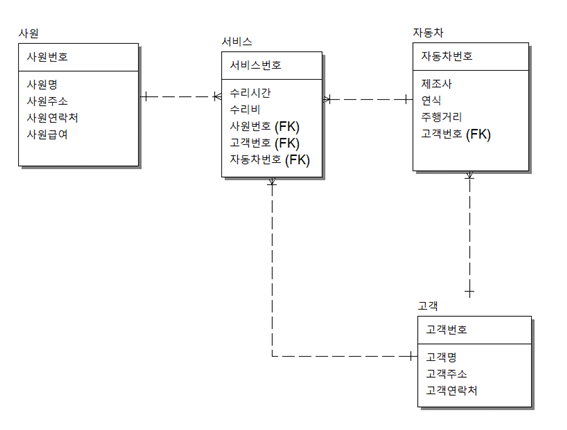

Logical ERD

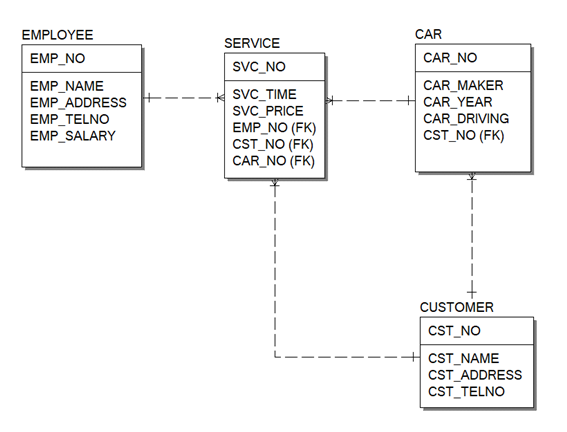

Physical ERD

[cmd 창에서...]

(1) sqlplus sys/java@localhost:1521 as sysdba

(2) create user pc_21_2 identified by java;

(3) grant connect, resource to pc_21_2;

(4) grant create any view to pc_21_2;

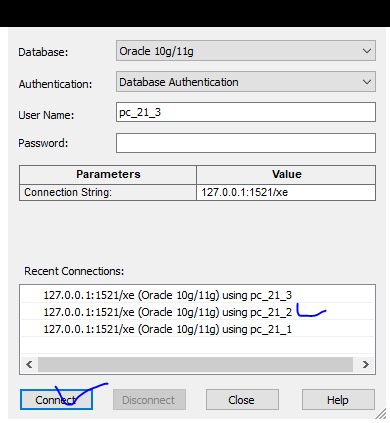

DB 연결

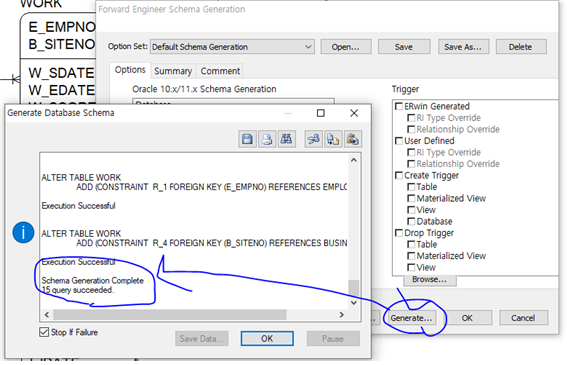

DB에 스키마 생성 성공!

[쿼리는 다음시간에...]
